Аппарат для сварки оптических волокон специальный Vytran CAS-4100

Vytran CAS-4100 и CAS-4100-P это новое поколение компактных сварочных аппаратов для выполнения прочных, качественных соединений быстро и с высокой эффективностью. Они имеют уникальный дизайн, передовые возможности визуализации процесса и гибкость программирования. Vytran CAS-4100 и CAS-4100-P идеально подходят для исследований и экономичного производства в больших объемах, включая работу в три смены. Модель CAS-4100-P предназначена для работы с PM-волокнами.

В основе Vytran CAS-4100 используется проверенная технология сплава с помощью высокотемпературного нагревательного элемента, которая является наиболее надежным методом получения прочных соединений с низкими потерями. Эти аппараты имеют True Core Imaging™, видеосистему с высоким разрешением, которая позволяет быстро и точно производить юстировку по сердцевине волокна и рассчитывать потери. Новый графический интерфейс пользователя Vytran CAS-4100/CAS-4100-P предлагает два режима работы. Первый, режим разработки, дает все возможности настроек и управления. Второй, режим производства, это максимально упрощенный интерфейс для работы оператора. Вся информация, связанная со сварками, может быть передана на компьютер для обработки результатов и сбора статистических данных.

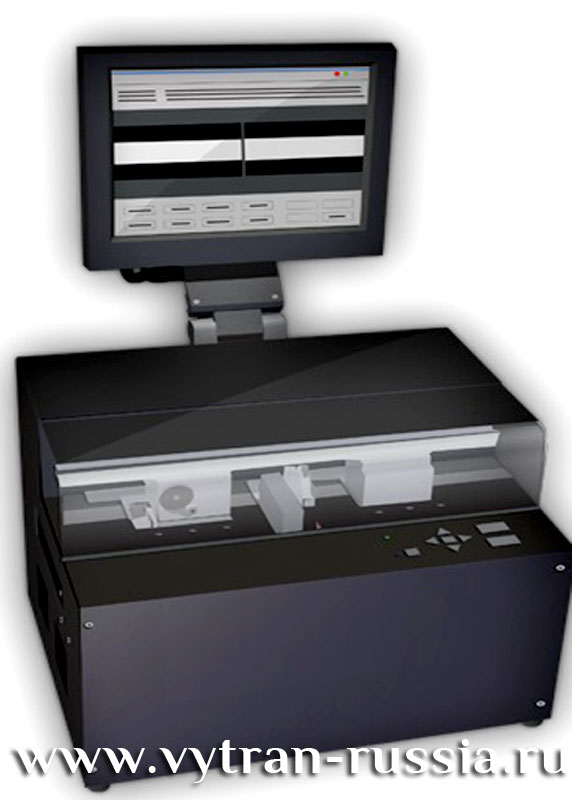

Аппарат для сварки оптических волокон специальный Vytran CAS-4100

Особенности Характеристики

Компактный дизайн.
Высокотемпературный нагревательный элемент.
Высокотемпературная полировка волокна.
Юстировка и оценка потерь True Core Imaging™.
Порт Ethernet для связи с компьютером.

Размеры	260х390х240 мм
Электропитание	Переменное 200-240 В, 47-63 Гц
Внешнее подключение	Аргон, 99,999%, тефлоновый шланг 1/8"
Метод сварки	Высокотемпературный нагревательный элемент
Тип волокна	SM, MM, LMA, PM, PCF
Диаметр волокна	80 … 250 мкм
Диаметр покрытия	135 … 900 мкм
Длина очищенного сваренного волокна	мин. 7 мм
Длина очищенного сколотого волокна	мин. 3,5 мм
Юстировка PM волокон	Полностью автоматическая End view
Высокотемпературная полировка	+/- 1 мм
Перемещение держателей	5 мм
Прочность сварки	> 200 kpsi
Потери на сварном соединении	< 0,02 дБ для волокна SMF28 и PM
Режимы работы	Режим оператора, режим разработчика
Интерфейс пользователя	Встроенный компьютер, складной монитор
