Восстановитель защитного покрытия оптического волокна Vytran PTR-200

Восстановитель защитного покрытия оптического волокна Vytran PTR-200

Vytran PTR-200 – это серия восстановителей защитного покрытия волокна от ручного до полностью автоматического, а также тестеров натяжения для разработки и массового производства. Приборы серии PTR-200 восстанавливают защитное УФ-отверждаемое акрилатное покрытие в месте зачистки или сварки волокна. Восстановители Vytran PTR-200 дают уверенность в том, что зачищенные или сваренные волокна возвращают свой первоначальный диаметр, гибкость и прочность. Серия Vytran PTR-200 является наиболее полной и эффективной линейкой восстановителей и тестеров натяжения на рынке сегодня. Пользователь может выбрать один из трех типов восстановления – ручной, ручной с увеличенной длиной или автоматический, а также один из двух типов натяжения – линейное или поворотное.

Все восстановители Vytran PTR-200 используют пару кварцевых форм, которые при закрытии образуют идеально круглый канал вокруг зачищенного участка волокна. Насос автоматически впрыскивает запрограммированное количество материала для восстановления в полость, который отверждается воздействием УФ-излучения. Специальное покрытие на поверхности форм предотвращает вытекание материала между формами и образование заусенцев на покрытии.

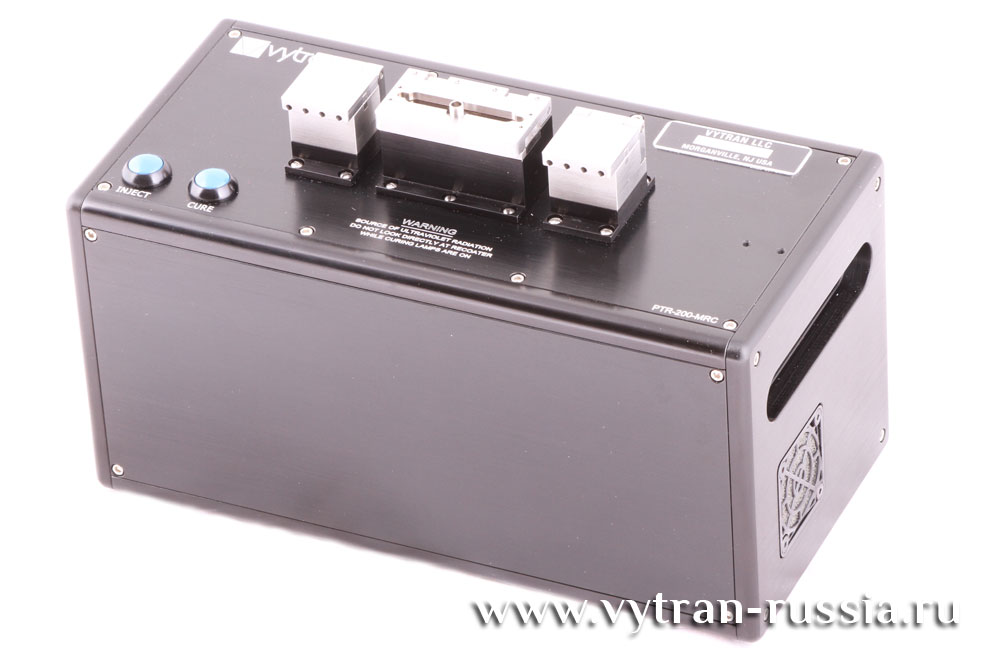

Форма ручного восстановителя серии PTR-200 имеет откидной верх, который открывается и закрывается вручную. Материал впрыскивается в полость через канал в верхней форме. Ручные восстановители идеально подходят для исследований и разработки, производства в небольших объемах или если требуется часто менять размер формы. Версия ручного восстановителя с формой увеличенной длины подходит для брэгговских решеток или в случае, когда зачищенная длина волокна больше 50 мм.

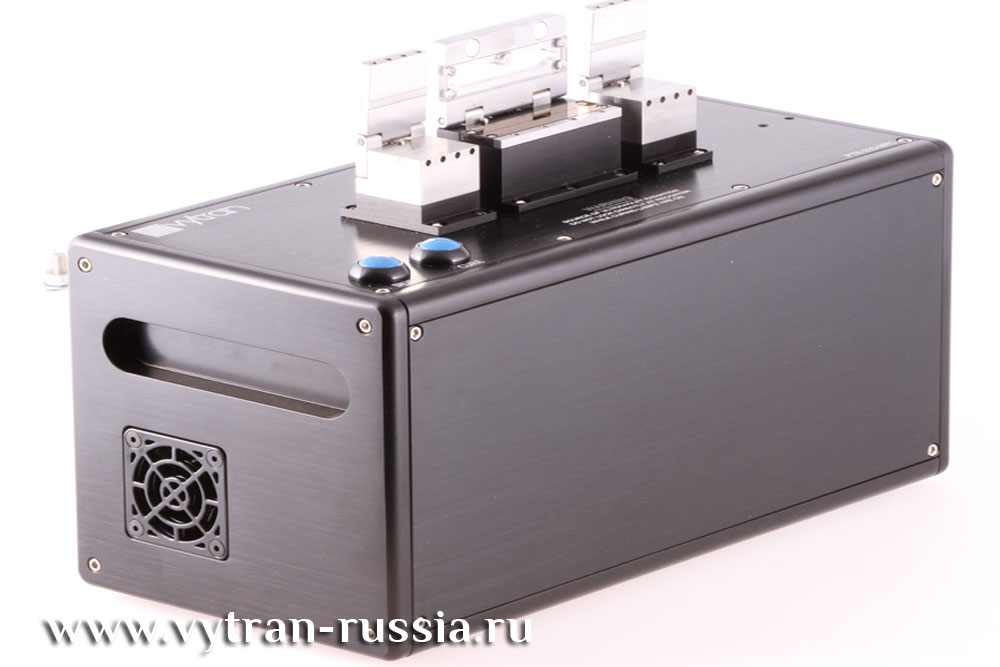

В автоматическом восстановителе серии PTR-200 используется пневматический механизм для автоматического открытия и закрытия формы. Кварцевые формы очень толстые, чтобы сохранять идеальную плоскость сопряжения. Это позволяет проводить прямой впрыск материала в полость без необходимости очистки поверхностей после каждой процедуры. После того, как волокно зафиксировано в держателях, весь процесс восстановления происходит автоматически. Полностью автоматические восстановители являются идеальным средством для массового производства.

Тестеры натяжения Vytran PTR-200 позволяют приложить контролируемую нагрузку к оптическому волокну или месту сварного стыка. Нагрузка может быть приложена до определенного уровня – режим теста натяжения, либо до повреждения волокна – режим теста на разрыв. Максимальное натяжение сохраняется и может  отображаться в единицах натяжения (фунты, килограммы или ньютоны) или в единицах давления (kpsi или ГПа).

Линейный тестер натяжения Vytran PTR-200 предназначен для приложения нагрузки на волокно до 20 Н (235 kpsi для волокна 125 мкм). Тестируемая секция волокна находится между двумя держателями, которые могут перемещаться в линейном направлении для создания нагрузки. Резиновые вставки в держателях надежно фиксируют волокна без повреждения покрытия. Линейный тестер натяжения может поставляться в комбинации с ручным или автоматическим восстановителем защитного покрытия, что дает выполнить укладку волокна один раз для двух процессов. Экономия времени идеально подходит для массового производства.

В поворотном тестере натяжения Vytran PTR-200 секция волокна расположена между двух бобин. Концы волокна наматываются на бобины в один оборот и фиксируются специальными прижимными механизмами. Нагрузка прикладывается к волокну при вращении правой бобины. Поворотный тестер натяжения необходим в тех случаях, когда требуется приложить к волокну значительный уровень нагрузки.

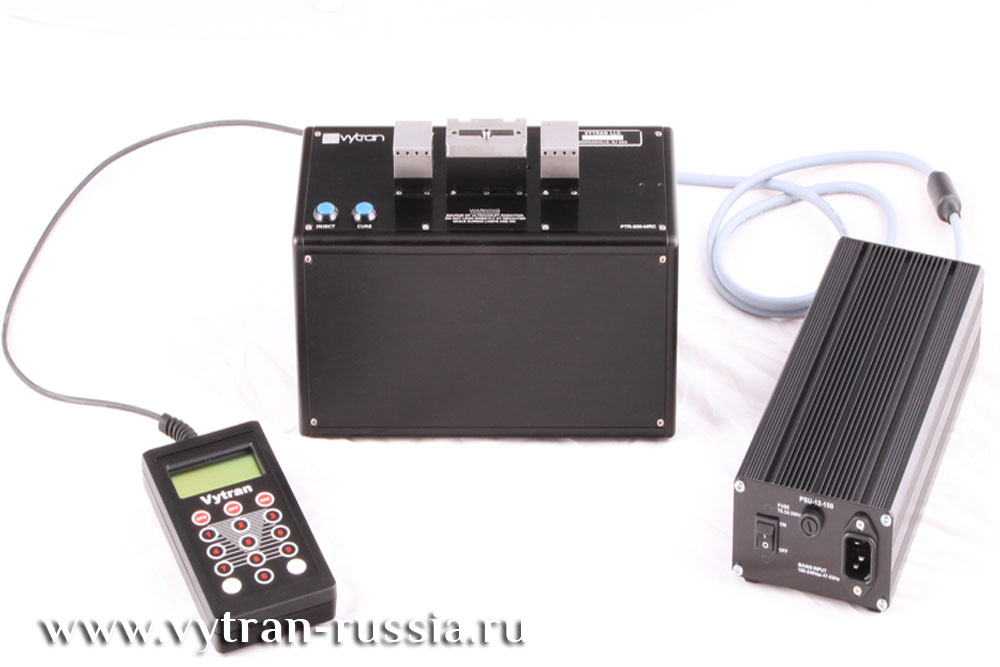

Управление приборами серии PTR-200 осуществляется с помощью портативного контроллера  или на персональном компьютере со специальным программным обеспечением через интерфейс RS-232.
