Аппарат для сварки одиночных оптических волокон Vytran FSX-2000

Vytran FSX-2000 – это компактный сварочный аппарат, разработанный для производств и научно-исследовательских лабораторий. Он идеально подходит для сварки специальных волокон с низкими потерями и высокой прочностью.

Основные области применения – это сварка волокон с сохранением поляризации (PM-волокон), PCF-волокон, разнородных и «мягких» волокон. Также можно выполнять сварку стандартных волокон или волоконно-оптических устройств.

Сварочный аппарат Vytran FSX-2000 предлагает функциональность и производительность проверенной временем рабочей станции FFS-2000, обеспечивающей стабильную и надежную сварку с низкими потерями.

В отличие от FFS-2000, FSX-2000 не имеет встроенных устройств для подготовки волокна к сварке. Компания Vytran предлагает для этого аппарата отдельные продукты.

Сварочный аппарат Vytran FSX-2000 использует технологию True Core Imaging для отображения структуры волокна с высоким увеличением и разрешением и достижения превосходной юстировки для качественной сварки.

Технология нагревательных элементов позволяет получать стабильные сварные соединения с высокой прочностью и низким затуханием на SM и PM волокнах. Она обеспечивает точный контроль температуры плавления, необходимый для сварки, который достигается благодаря использованию вольфрамовых нагревательных элементов и инертному газу.

Высокотемпературная полировка очищает поверхность места сварки от вкраплений и загрязнений, таким образом увеличивая прочность соединения. Это отражается в очень высоком уровне тестирования на прочность по сравнению с другими производителями.

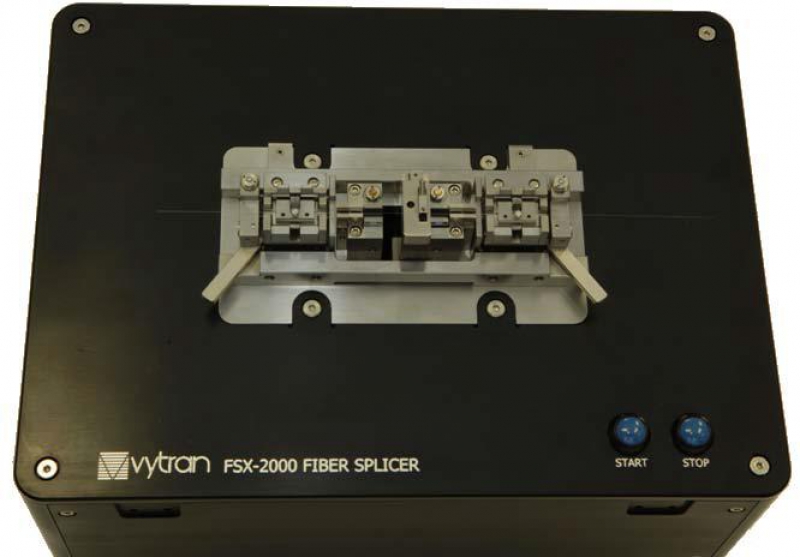

Аппарат для сварки одиночных оптических волокон Vytran FSX-2000

Особенности Характеристики

Уникальная система юстировки True Core Imaging
Вольфрамовые нагревательные элементы для точного контроля температуры
Высокотемпературная полировка места сварки для увеличения прочности
Общая с FFS-2000 система держателей волокна
Полностью автоматические субмикронные шаговые двигатели для юстировки по осям X-Y-Z
Блок вращения для сварки волокон с сохранением поляризации (опция)

FSX-2000
Размеры с крышкой	304х229х267 мм
Вес	11,6 кг
Электропитание	AC 90…250 В (47…63 Гц)
Операционная система	Компьютер с интерфейсом Windows
Дисплей	Внешний цифровой монитор
Температура эксплуатации	0…40 ˚C без конденсации
Температура хранения	-20…+70 ˚C
Защита от ударов	10 Гс (падение с высоты 1 м в транспортной упаковке на любую сторону
Сварка
Метод сварки	С помощью вольфрамового нагревательного элемента
Тип волокна	SM, MM, PM
Диаметр волокна	≤ 150 мкм
Мощность нагревательного элемента	40 Вт максимум
Метод юстировки	Полностью автоматический True Core Imaging™ или по внешней обратной связи
Разрешение перемещения волокна по осям X-Y	Управляемый шаговый двигатель (разрешение 0,01 мкм)
Разрешение перемещения волокна по оси Z	Управляемый шаговый двигатель (разрешение 0,125 мкм)
Повышение прочности сварки	Автоматическая высокотемпературная полировка после сварки
Оценка потерь	Технология True Core Imaging™ для точного расчета потерь
Вносимые потери	0,02 дБ для SMF+SMF
Прочность на разрыв	> 250 кпси
Опция PM
Юстировка вращения	Полностью автоматическая с технологией End-View Alignment или по внешней обратной связи
Разрешение вращения	Управляемый шаговый двигатель (разрешение 0,01˚)
Коэффициент затухания	-35 дБ
