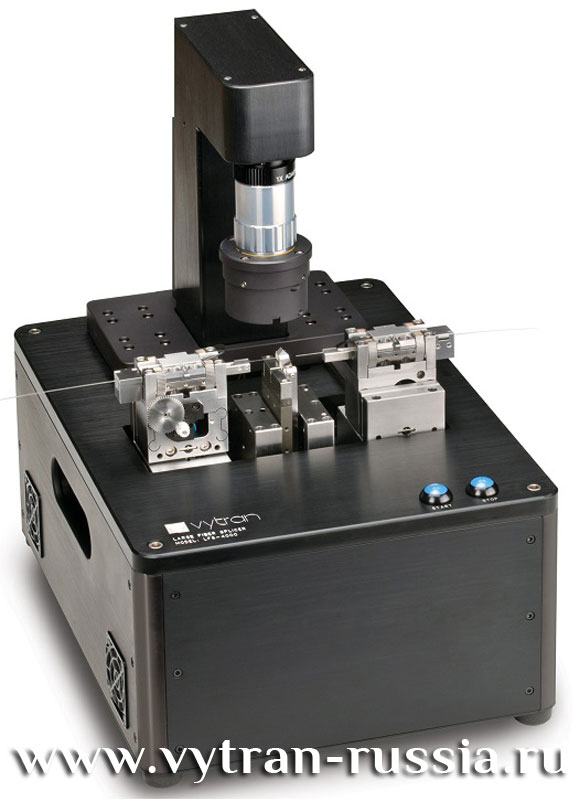

Аппарат для сварки оптических волокон специальный Vytran LFS-4000

Сварочный аппарат Vytran LFS-4000 разработан для сварки стандартных, специальных волокон и волокон большого диаметра. LFS-4000 предназначается для массового производства волоконно-оптических компонентов, которое требует высокой производительности, многофункциональности и при этом компактности и простоты управления.

В сварочном аппарате Vytran LFS-4000 используется патентованная система нитей накаливания для обеспечения соединения волокон от 125 мкм до 900 мкм с низкими оптическими потерями. LFS-4000 может использоваться как для стандартных, так и для специальных волокон, например волокон с поддержкой поляризации (PM), с большой модовой областью (LMA), PCF-волокон.

Система True Core Imaging™ используется для точной юстировки по сердцевине волокна и оценки потерь на сварных соединениях. Программное обеспечение с двухоконным интерфейсом позволяет одновременно управлять системными параметрами и процессом производства.

Скачать описание (.pdf)

Аппарат для сварки оптических волокон специальный Vytran LFS-4000

Особенности Характеристики

Система нитей накаливания с контролем температуры.
Высокотемпературная полировка волокна.
Точная оценка потерь на сварных соединениях.
Съемные держатели волокна, совместимые с GPX-3400 и LDC-400.
Библиотека программ сварки, совместимая с GPX-3400.
Поворотное устройство с высоким разрешением для PM-волокон и т.д.
Двухоконный интерфейс программного обеспечения.

Размеры	229х318х135 мм
Вес	13 кг
Электропитание	Постоянное 12 В и 48 В, 10А
Электропитание	Переменное 90-260 В
Применение газа	Аргон, минимальная величина 10 psi
Метод сварки	Нагревательная нить
Температура нити, макс.	3100 град. Цельсия
Диаметр волокна, макс.	0,9 мм
Перемещение нагр. Элемента "Z"	16 мм от центрального положения
Максимальное перемещение "Z"	12 мм
Разрешение перемещения "Z"	0,2 мкм
Метод юстировки	Автоматическое или ручное
Разрешение перемещения по "X" и "Y"	0,02 мкм
Изображение волокна	Отображение сердцевины и торца волокна
Дополнительные возможности	Высокотемпературная полировка
Оценка потерь	Есть
Вращение волокна	Автоматическое или ручное
Разрешение вращения	0,02 град.
Максимальный поворот	190 град.
