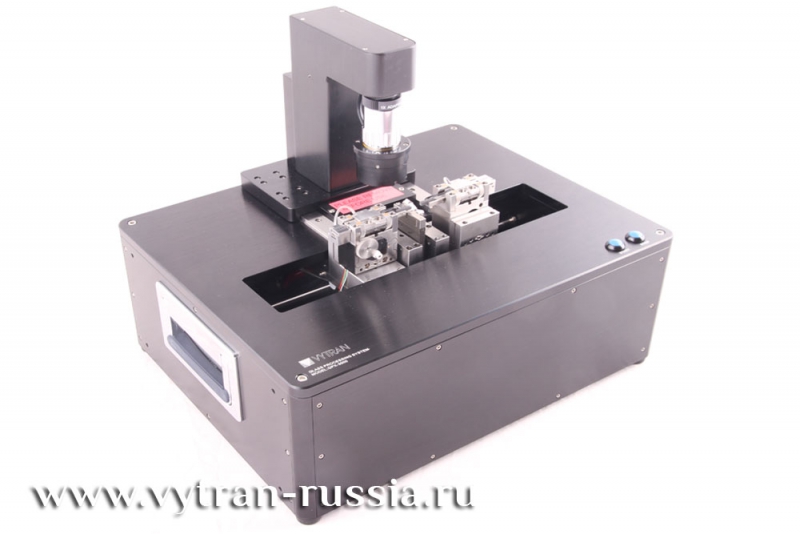

Система для сварки и обработки оптических волокон Vytran GPX-3400

Сварочные аппараты Vytran серии GPX-3000 – это уникальные многоцелевые платформы для изготовления сплавных соединений, волоконных объединителей, вытяжки, линз и других волоконно-оптических изделий на основе волокон диаметром от 80 мкм до 2,0 мм. Платформа для обработки волокна Vytran GPX-3400 входит в серию GPX-3000 и идеальна для научно-исследовательских работ и производств, которые требуют высокой точности, универсальности и повторяемости.

В платформе Vytran GPX-3400 используется уникальная система нагревательных элементов – стабильного, мощного источника, который с высокой точностью регулируется в широком диапазоне температур для создания оптимальных условий плавления оптических волокон.

Система держателей волокна GPX-3400 может двигаться вдоль оси волокон на расстояние до 180 мм и позволяет производить длинные тэйперы, растяжение сердцевины волокна и т.д. Предустановленные программы значительно облегчают работу оператору.

Платформа GPX-3400 оснащена системой True Core Imaging™ для точной юстировки по сердцевине волокна и оценки потерь на сварных соединениях. Высокоточное поворотное устройство GPX-3400 обеспечивает сварку PM-волокон, неотцентрованных волокон.

Скачать описание (.pdf)

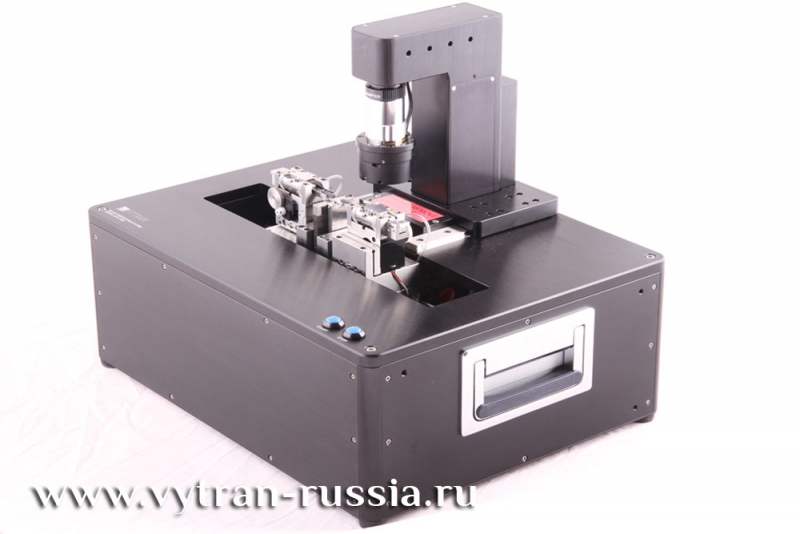

Система для сварки и обработки оптических волокон Vytran GPX-3400

Особенности Характеристики

Система нагревательных элементов с точным контролем температуры (от комнатной до 2500°C).
Перемещение системы нагрева вдоль волокна.
Точная оценка потерь на сварных соединениях.
Съемные держатели волокна.
Изготовление конусов, разветвителей, объединителей, линз на основе волокон от 80 мкм до 1,25 мм.
Предустановленные программы.
Поворотное устройство для PM-волокон.

Модель	Vytran GPX-3400
Типы волокна	MM, SM, PCF, LMA, круглые, некруглые, кварцевые, мягкое стекло
Типы PM-волокна	Панда, эллиптическое, бабочка и др.
Максимальный диаметр оболочки	1.25 мм
Метод сплавления	Нагревательный элемент
Диапазон температур	От комнатной до 2500˚C
Типичные потери на сварке	0.02 дБ для SM волокна (ITU-T G.652)
Оценка потерь	Есть (собственный метод, основанный на теории объединенных мод)
Типичная прочность сварки	>250 kpsi для SM волокна (ITU-T G.652) при использовании скалывателя Vytran LDC-400
Повышение прочности сварки	Есть (высокотемпературная полировка)
Поляризационные потери	Панда > 35 дБ, другие > 30 дБ
Просмотр волокна	Система True Core Imaging™
Просмотр торца волокна	Отображение в режиме реального времени на мониторе
Метод юстировки волокна	Полностью автоматический
Исследование и измерение волокна
Диаметр сердцевины	Автоматическое измерение
Диаметр оболочки / волокна	Автоматическое измерение
Исследование торца волокна	Визуальное на мониторе
Угол скола	Автоматическое измерение
Оценка потерь	Автоматическое измерение
Активная юстировка по мощности	Есть
Перемещение нагревателя по оси Z	± 90 мм от центрального положения
Максимальное перемещение по оси Z	180 мм
Разрешение перемещения по оси Z	0.25 мкм
Разрешение перемещения по осям X и Y	0.02 мкм
Юстировка вращения	Полностью автоматическая
Разрешение вращения	0.02°
Максимальный поворот	190°
Вытяжка
Максимальная длина вытяжки	150 мм
Минимальная длина вытяжки	2 мм
Максимальный коэффициент вытяжки	Стандартный адиабатический 1:10 (возможность до 1:100)
Максимальная скорость вытяжки	Зависит от процесса (типично 1 мм/с)
Свойства вытяжки	Программируемая форма вытяжки и адиабатические параметры
Типичные потери адиабатической вытяжки	< 0.01 дБ
Программное обеспечение управления с компьютера	Есть
Мышь	Есть
Графический интерфейс пользователя	"Сварка в один шаг" в режиме Оператора Режим разработки процесса с защитой паролем
Приложения
Файлы сварок	Встроенная библиотека с распространенными волокнами (опционально расширенная библиотека)
Память сварок	> 10 000 сварок
E-Splice™	Управление производственным процессом через интернет
Удаленный доступ к данным	Ethernet
Удаленное управление	Ethernet
Удаленный контроль	Ethernet
Монитор	Цветной высокого разрешения
Применение	Высоко- и низкотемпературная сварка, обработка фотонно-кристаллических волокон (PCF), торцевые устройства, вытяжка, сплавные компоненты для мощных лазеров, разветвители, комбайнеры, адаптеры модового поля, линзы, капилляры и др.
Инженерный сервис	Более 23 лет компания Vytran развивает библиотеку приложений для обработки волокна и обеспечивает инженерный сервис
Обучение	2-3 дня в зависимости от типа оборудования и дополнительных опций
Безопасность	Нет требований по лазерной безопасности
