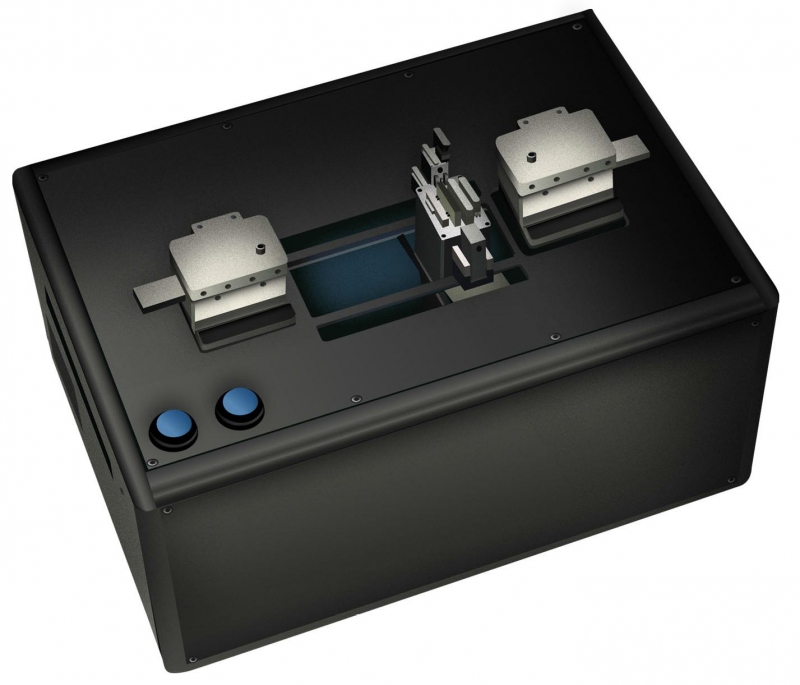

Восстановитель полиимидного покрытия оптического волокна Vytran PTR-200-PRL
Восстановитель полиимидного покрытия оптического волокна Vytran PTR-200-PRL
Восстановитель защитного покрытия волокна Vytran PTR-200-PRL – это отдельное устройство, разработанное для полиимида. Полиимидный материал наносится на волокно слоями и отверждается воздействием высокой температуры. Толщина одного слоя покрытия составляет 3-5 мкм, а время нанесения – около 60 секунд. Большое количество слоев наносится для достижения требуемой прочности или диаметра покрытия. Нанесенное покрытие имеет схожие с оригинальным полиимидным покрытием механические и температурные свойства.
Участок волокна для восстановления покрытия находится между двумя держателями волокна восстановителя Vytran PTR-200-PRL. После старта процесса восстановления, полиимидный материал автоматически подается на распыляющую головку с помощью насоса. Распыляющая головка, которая состоит из двух форм и двух нагревателей, автоматически выполняет заданное пользователем количество проходов вдоль волокна. При каждом проходе наносится слой покрытия, затем с помощью небольшого нагрева убираются неровности, затем покрытие отверждается при высокой температуре. Встроенный линейный тестер натяжения позволяет проверить прочность восстановленной секции волокна.
- Восстановление полиимидного покрытия волокна
- Число слоев покрытия задается пользователем
- Встроенный тестер линейного натяжения
| Общие | |
| Размеры | 127х260х178 мм |
| Вес | 6,4 кг |
| Электропитание | 220 В (внешний сетевой адаптер) |
| Подача газа | 80-120 psi, сухой сжатый воздух или газ |
| Подача вакуума | Внешний вакуумный насос |
| Восстановление | |
| Материал для восстановления | Полиимид, отверждаемый высокой температурой |
| Формы для восстановления | Стандартный, волокно 125 мкм, покрытие 155 мкм (доступны другие размеры) |
| Диаметр восстановления | Программируемое число слоев (один слой 3-5 мкм) |
| Длина восстановления | 50 мм максимум |
| Нагреватель | Двойной нагревательный элемент |
| Впрыск материала | Прямой автоматический из емкости 1 унция |
| Общее время цикла | 2…7 минут, зависит от числа слоев |
| Тестер натяжения | |
| Приложение нагрузки | Линейное, с помощью зажимов волокна |
| Длина прижима | 1.5 дюйма (38 мм) |
| Расстояние между прижимами | 3.7 дюйма (94 мм) |
| Максимальная нагрузка | 4.5 фунтов , 2.1 кг, 235 kpsi (1,6 Gpa) для волокна 125 мкм |
| Точность | ± 2% |
| Скорость изменения | Программируемый, до 5 фунтов/сек (2.3 кг/сек) |
| Длительность нагрузки | Программируемый |
