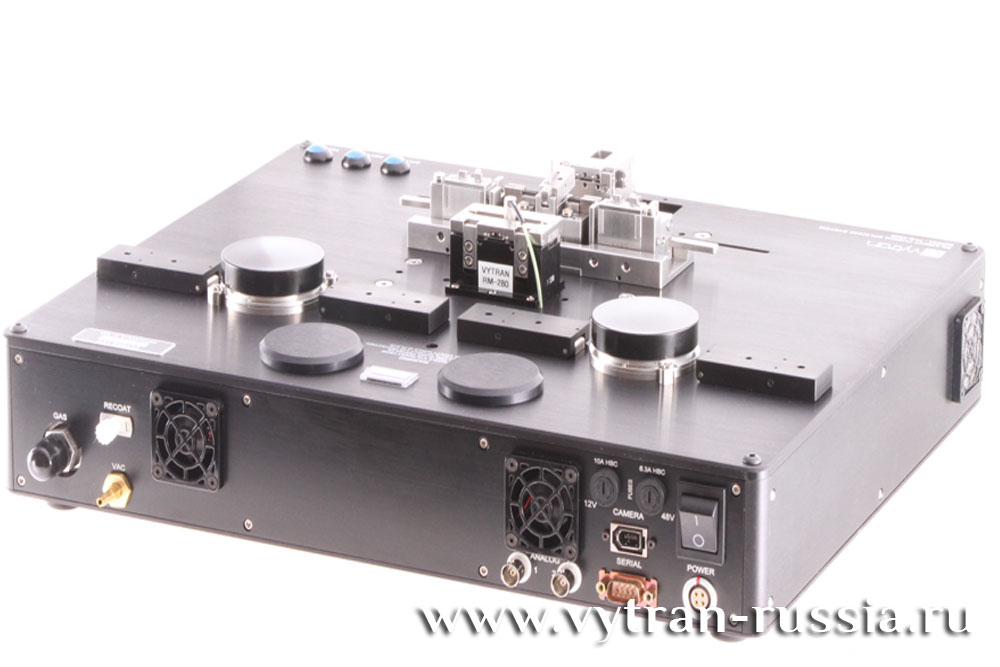

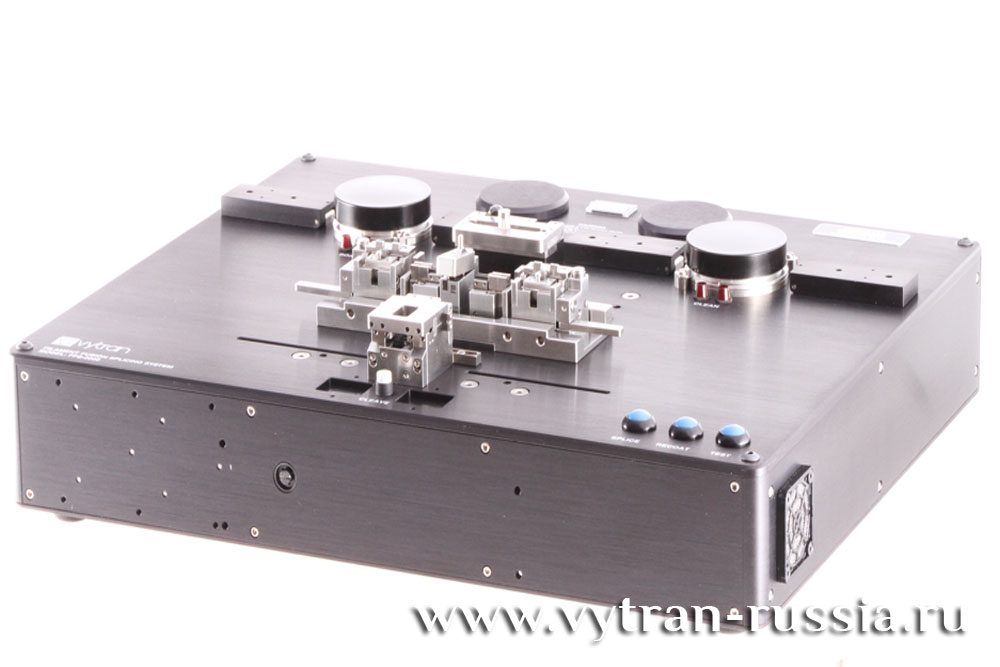

Система для обработки оптических волокон «все в одном» Vytran FFS-2000

Vytran FFS-2000 – это рабочая станция «все в одном» для подготовки и сварки оптических волокон. Дизайн рабочей станции, возможности визуализации процесса и гибкость программирования дает возможность использования ее для производства в больших объемах и для научно-исследовательской деятельности.

В основе Vytran FFS-2000 лежит проверенная технология применения высокотемпературного нагревательного элемента для создания высокопрочных соединений с низкими потерями. В систему FFS-2000 встроен высокоточный скалыватель, выполняющий качественные сколы для повышения прочности сварных соединений. Система True Core Imaging ™ с высоким разрешением обеспечивает быструю и точную юстировку по сердцевине волокна и расчет потерь на соединении. Интуитивно понятный графический интерфейс позволяет осуществлять полный процесс настройки и управления, а база данных дает возможность хранить все параметры сварок. Встроенный в Vytran FFS-2000 восстановитель защитного акрилатного покрытия сохраняет первоначальный диаметр волокна, обеспечивая высокую прочность без использования термоусаживаемых гильз.

Скачать описание (.pdf)

Система для обработки оптических волокон «все в одном» Vytran FFS-2000

Особенности Характеристики

Все этапы обработки волокна в одном приборе.
Уникальная система нагревательных элементов.
Встроенный термостриппер.
Встроенный ультразвуковой очиститель.
Встроенный скалыватель.
Встроенный восстановитель защитного покрытия.

Общие	Размер	432х353х127 мм
	Вес	11,8 кг
	Электропитание	12 В от внешнего сетевого адаптера
	Операционная система	Windows
Подготовка волокна	Размягчитель покрытия	Размягчение жесткого покрытия растворителем
	Стриппер	Термостриппер для механического удаления покрытия
	Очиститель волокна	Ультразвуковой очиститель
Сварка	Метод сварки	Высокотемпературный нагревательный элемент
	Температура сварки	Контроль мощности для стабильности процесса
	Метод юстировки	С помощью системы True Core Imaging ™
	Перемещение по осям X-Y	Шаговый мотор (разрешение 0,01 мкм)
	Перемещение по оси Z	Шаговый мотор (разрешение 0,125 мкм)
	Просмотр места сварки	Шаговый мотор (разрешение 0,125 мкм)В реальном времени, прямой просмотр или на мониторе
	Повышение прочности	Высокотемпературная полировка
	Оценка потерь	С помощью системы True Core Imaging ™
Опция PM	Юстировка	Полностью автоматическая End-View
	Поворот волокна	Шаговый мотор (0,01 )
	Диапазон поворота	190 град. в левую и правую стороны
Восстановление покрытия	Форма	Кварцевая
	Диаметр покрытия	стандартно 280 мкм либо на заказ
	Источник УФ-излучения	4 галогеновые вольфрамовые лампы
Тест натяжения	Максимальное натяжение	9,1 кг
	Диаметр катушки	51 мм
	Точность	+/- 2%
