Аппарат для сварки оптических волокон большого диаметра Vytran LFS-4100

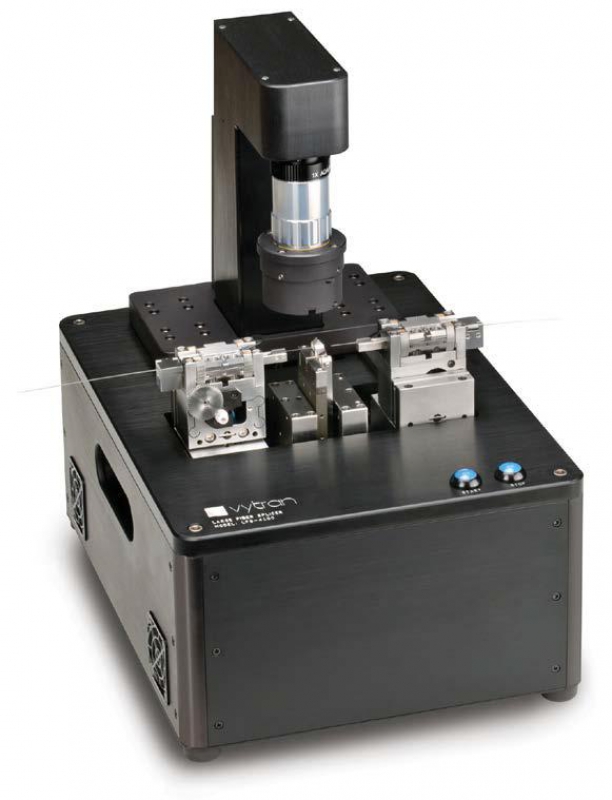

Компания Vytran обновила конструкцию хорошо зарекомендовавшего себя сварочного аппарата LFS-4000. Новый сварочный аппарат Vytran LFS-4100 объединяет в себе уникальную технологию нагревательных элементов, высокую степень контроля процесса пользователем, простое управление производственными процессами, что делает его идеальным для массового производства волоконно-оптических сборок. В комплект поставки сварочного аппарата Vytran LFS-4100 входит расширенная библиотека приложений, основанная на многолетних данных, разработанных с применением серии GPX-3000.

Сварочный аппарат Vytran LFS-4100 может работать со стандартными и специальными волокнами диаметром до 1,25 мм. В нем применяется аналогичный с GPX-3400 блок с нагревательным элементом. Этот стабильный, высокотемпературный источник обеспечивает максимальный контроль условий обработки оптического волокна. Встроенная система управления процессом в режиме реального времени и мощный язык макропрограммирования позволяет пользователю создавать уникальные процедуры для быстрой и гибкой разработки процессов. Для управления сварочным аппаратом LFS-4100 служит совершенный графический интерфейс на компьютере.

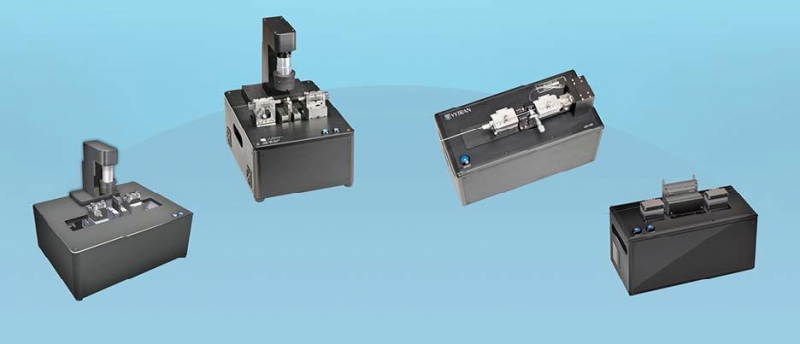

Сварочный аппарат LFS-4100, система для обработки волокна GPX-3000, скалыватель LDC-400, серия восстановителей и тестеров натяжения PTR-200 – это полная линейка взаимодополняющих друг друга устройств компании Vytran, которые поддерживают как процессы разработки, так и массовое производство. Оборудование обеспечивает гибкий и плавный переход от лаборатории к производственному цеху для таких приложений, как волоконно-оптические сборки, сплавные компоненты, концевые устройства для лазеров, медицинских приборов, сенсоров и др.

Общая система держателей волокна обеспечивает точное позиционирование и защиту от механических воздействий при работе с каждым устройством. Vytran LFS-4100 и GPX-3000 имеют расширенную библиотеку приложений для оптимизации процессов от разработки до производства.

Области применения:

Сварка волокон диаметром до 1,25 мм (стандартные, легированные, PM, PCF, LMA, разнородные, со смещенной сердцевиной).
Создание адаптеров модового пятна.
Создание устройств на торце волокна (линзы, торцевые вводы, пробники и т.д.).

Аппарат для сварки оптических волокон большого диаметра Vytran LFS-4100

Особенности Характеристики

Технология нагревательных элементов для стабильности и повторяемости процесса сварки

Система End-View для юстировки PM-волокон или волокон со смещенной сердцевиной

Система автоматической юстировки по сердцевине волокна True Core Imaging™

Высокотемпературная полировка места сварки для повышения прочности соединения

Система держателей волокна, совместимая с аппаратами GPX-3300/GPX-3400 и скалывателем LDC-400

Типы волокна (не PM)	MM, SM, PCF, LMA, круглое, не круглое, кварцевое, "мягкое" и другие
Типы волокна (PM)	Панда, Эллиптическое, Бабочка и другие
Максимальный диаметр волокна	1,25 мм
Метод сварки	С помощью нагревательного элемента
Диапазон температур нагревателя	От комнатной температуры до >3000˚C
Потери на сварке	0,02 дБ для SMF (G.652)
Оценка потерь	Включено (собственный метод на основе теории объединенных мод)
Прочность сварки	>250 кпси для SMF (G.652) при использовании LDC-400 или соответствующее оборудование для подготовки волокна
Повышение прочности сварки	Включено (для юстировки PM-волокон и для исследования торца волокна)
Коэффициент затухания поляризации	Панда >35 дБ, другие >30 дБ
Просмотр волокна сбоку	Включено (True Core Imaging™)
Просмотр волокна с торца	Включено (для юстировки PM-волокон и для исследования торца волокна)
Метод юстировки	Ручной или полностью автоматический
Исследования волокна и измерения
Исследования торца волокна	На мониторе
Угол скола	Включено (автоматические измерения)
Оценка потерь	Включено (автоматические измерения)
Юстировка по мощности	Включено
Перемещение блока нагрева - ось Z	15 мм от основного положения
Максимальное перемещение волокна - ось Z	12 мм
Разрешение перемещения - ось Z	0,2 мкм
Разрешение перемещения волокна - оси X-Y	0,02 мкм
Юстировка вращением	Полностью автоматическая и ручная
Разрешение вращения	0,02˚
Максимальный угол вращения	190˚
ПО управления на PC	Включено
Мышь	Включено
Графический интерфейс	Режим оператора, режим разработки
Файлы сварок	Встроенная библиотека по основным волокнам (также доступна расширенная библиотека)
Сохранение результатов сварок	> 10 000 сварок
Особенности монитора	Цветной с высоким разрешением (1024х768)
Приложения для обработки волокна	Сварка волокон при высокой и низкой температуре, сварка PCF-волокон, создание линз, работа с капиллярными трубками и другое
Инженерный сервис	Компания Vytran развивает библиотеку приложений по обработке волокна более 24 лет
Безопасность	Нет требований лазерной безопасности
Размеры	230х320х130 мм
Вес	13 кг
Электропитание	Внешний блок питания, универсальный вход: 90…240 В, 47…63 Гц, одна фаза
	Вход LFS-4100: 12 В и 48 В DC 10 А
	Вход компьютера: 115 или 230 В, 47…63 Гц, одна фаза
Применяемый газ	Аргон
Температура эксплуатации	15…40˚C
Давление эксплуатации	От уровня моря до 2000 м
Влажность эксплуатации	0…75 % без конденсации
Температура хранения	-20…60˚C
Влажность хранения	0…90 % без конденсации
