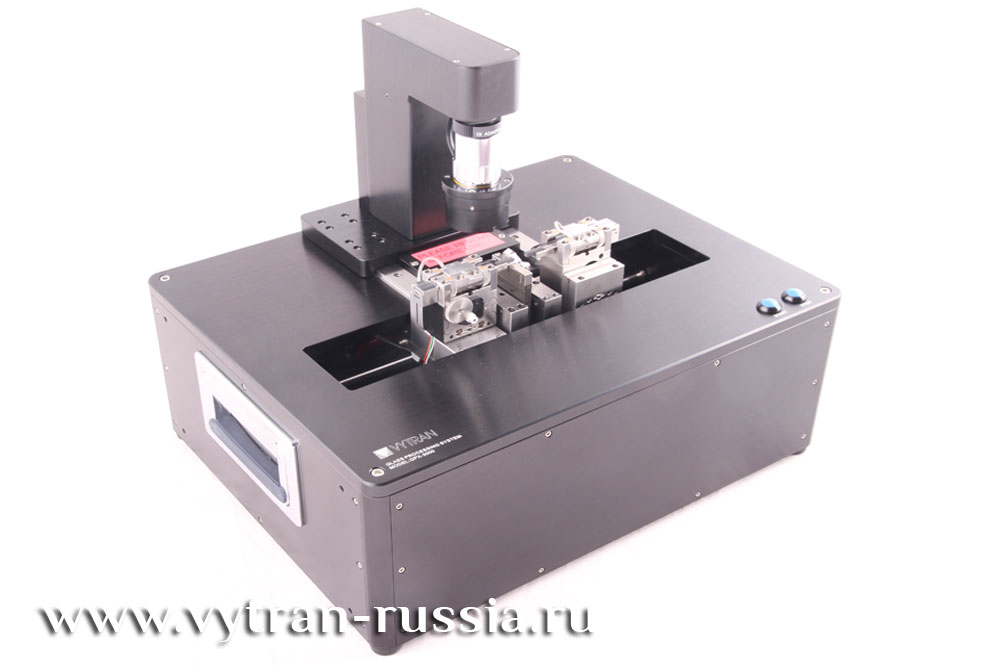

Система для сварки и обработки оптических волокон Vytran GPX-3000
Система для сварки и обработки оптических волокон Vytran GPX-3000
Сварочные аппараты Vytran серии GPX-3000 – это уникальные многоцелевые платформы для изготовления сплавных соединений, волоконных объединителей, конусов, линз и других волоконно-оптических изделий на основе волокон диаметром от 80 мкм до 1,5 мм. В серии GPX-3000 используется уникальная система нитей накаливания – стабильного, мощного источника нагрева, который с высокой точностью регулируется в широком диапазоне температур для создания оптимальных условий плавления.
Системы Vytran GPX-3000 идеальны для научно-исследовательских работ и производств, которые требуют высокой точности, универсальности и повторяемости.
Система держателей волокна GPX-3000 может двигаться вдоль оси волокон на расстояние до 180 мм позволяет производить длинные конусы, растяжение сердцевины волокна и т.д. Предустановленные программы значительно облегчают работу оператору.
Серия GPX-3000 оснащена системой True Core Imaging™ для точной юстировки по сердцевине волокна и оценки потерь на сварных соединениях. Высокоточное поворотное устройство GPX-3000 обеспечивает сварку PM-волокон, неотцентрованных волокон.
- Система графитовых нитей накаливания с контролем температуры (> 3000 град.).
- Перемещение системы нагрева вдоль волокна.
- Точная оценка потерь на сварных соединениях.
- Съемные держатели волокна.
- Изготовление конусов, разветвителей, объединителей, линз на основе волокон от 80 мкм до 1,5 мм.
- Предустановленные программы.
- Поворотное устройство для PM-волокон и т.д.
| GPX-3100 | GPX-3300 | GPX-3400 | |
| Размеры | 410х320х160 мм | ||
| Вес | 20 кг | ||
| Электропитание | постоянное 12 В и 48 В, 10А | ||
| переменное 90-260 В | |||
| Применение газа | Аргон, минимальная величина 10 psi | ||
| Метод сварки | Нагревательная нить | ||
| Температура нити, макс. | 3600 град. Цельсия | ||
| Диаметр волокна, макс. | 1,5 мм | 1 мм | 1 мм |
| Перемещение нагр. Элемента "Z" | ± 90 мм от центрального положения | ||
| Максимальное перемещение "Z" | 180 мм | ||
| Разрешение перемещения "Z" | 0,25 мкм | ||
| Метод юстировки | Фиксированный | Автоматический | |
| Разрешение перемещения по "X" и "Y" | - | 0,02 мкм | 0,02 мкм |
| Изображение волокна | Опция | Отображение сердцевины | |
| Дополнительные возможности | - | Высокотемпературная полировка | |
| Оценка потерь | - | Есть | |
| Вращение волокна | - | - | Автоматическое |
| Разрешение вращения | - | - | 0,02 град. |
| Максимальный поворот | - | - | 190 град. |
| Монитор натяжения | Опция | ||
| Приспособление для упаковки объединителей/разветвителей | Опция | - | - |
