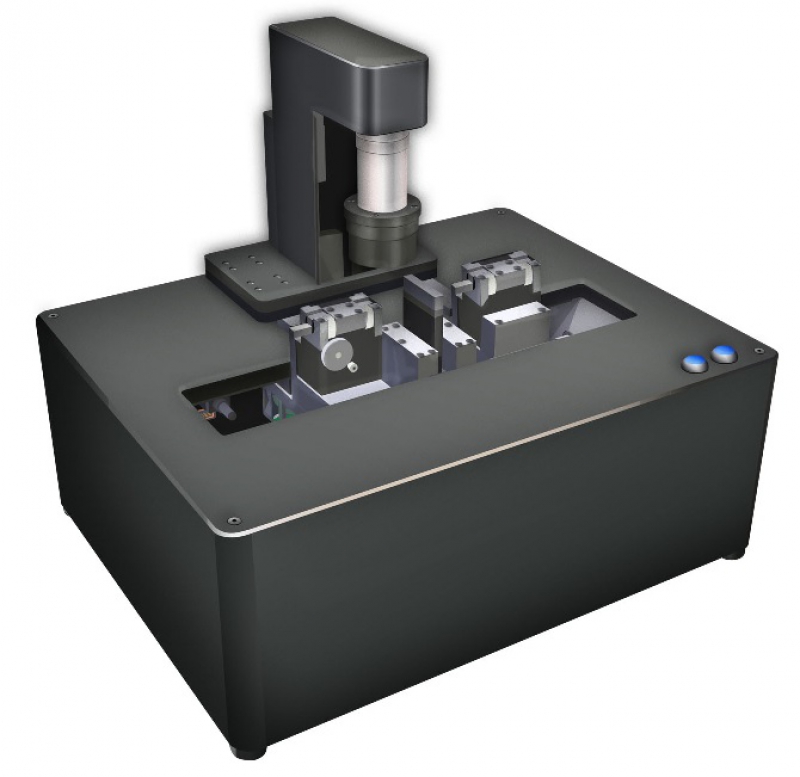

Система для сварки и обработки оптических волокон Vytran GPX-3100

Система для сварки и обработки оптического волокна Vytran GPX-3100 входит в серию GPX-3000. Система позволяет сваривать волокна, изготавливать линзы, торцевые устройства, но главное применение – это вытяжка оптического волокна для создания модовых адаптеров, объединителей накачки и др. Максимальная длина вытяжки составляет 150 мм, а применяемый диаметр оболочки волокна – до 2 мм. Система Vytran GPX-3100 использует уникальную технологию обработки волокна с помощью нагревательного элемента, который позволяет регулировать температуру с высокой точностью в диапазоне от комнатной до 2500˚C.

Система GPX-3100 имеет наиболее низкую цену в серии GPX-3000 благодаря отсутствию сложных опций вращения PM-волокон и автоматической юстировки. Программное обеспечение имеет удобный графический интерфейс, а встроенная библиотека содержит информацию по большинству распространенных волокон.

Система для сварки и обработки оптических волокон Vytran GPX-3100

Особенности Характеристики

Точная регулировка температуры в диапазоне от комнатной до 2500˚C

Максимальная длина вытяжки 150 мм

Максимальный диаметр применяемых волокон 2 мм

Самая низкая цена в серии GPX-3000

Модель	Vytran GPX-3100
Типы волокна	MM, SM, PCF, LMA, круглые, некруглые, кварцевые, мягкое стекло
Типы PM-волокна	Нет
Максимальный диаметр оболочки	2.0 мм мягкое стекло 1.5 мм кварцевое волокно
Метод сплавления	Нагревательный элемент
Диапазон температур	От комнатной до 2500˚C
Типичные потери на сварке	0.02 дБ для SM волокна (ITU-T G.652)
Оценка потерь	Нет
Типичная прочность сварки	>250 kpsi для SM волокна (ITU-T G.652) при использовании скалывателя Vytran LDC-400
Повышение прочности сварки	Нет
Поляризационные потери	Нет
Просмотр волокна	Система True Core Imaging™
Просмотр торца волокна	Отображение в режиме реального времени на мониторе
Метод юстировки волокна	Ручной по фиксированным V-образным канавкам
Исследование и измерение волокна
Диаметр сердцевины	Автоматическое измерение
Диаметр оболочки / волокна	Автоматическое измерение
Исследование торца волокна	Визуальное на мониторе
Угол скола	Автоматическое измерение
Оценка потерь	Автоматическое измерение
Активная юстировка по мощности	Есть
Перемещение нагревателя по оси Z	± 90 мм от центрального положения
Максимальное перемещение по оси Z	180 мм
Разрешение перемещения по оси Z	0.25 мкм
Разрешение перемещения по осям X и Y	Нет
Юстировка вращения	Нет
Разрешение вращения	Нет
Максимальный поворот	Нет
Вытяжка
Максимальная длина вытяжки	150 мм
Минимальная длина вытяжки	2 мм
Максимальный коэффициент вытяжки	Стандартный адиабатический 1:10 (возможность до 1:100)
Максимальная скорость вытяжки	Зависит от процесса

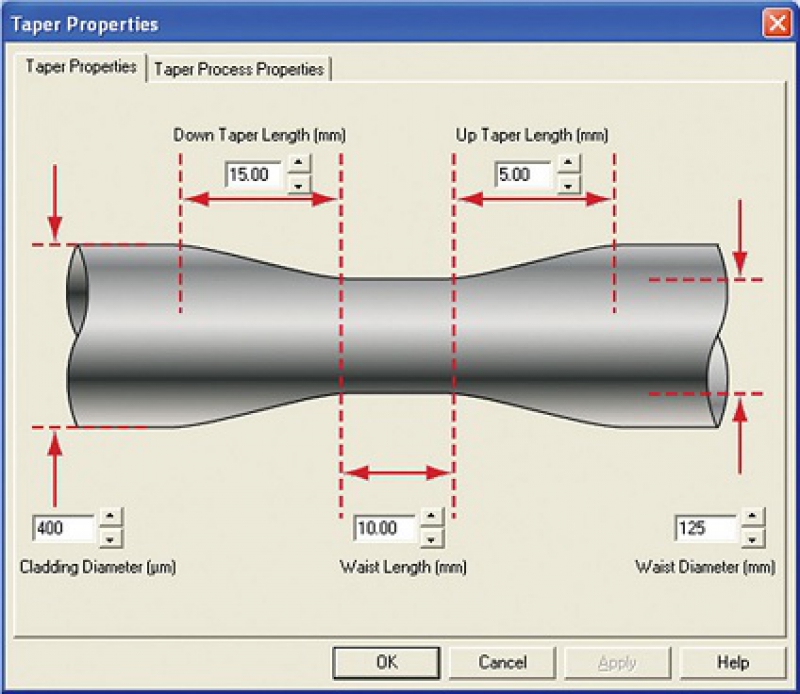

Свойства вытяжки	Программируемая форма вытяжки и адиабатические параметры
Типичные потери адиабатической вытяжки	< 0.01 дБ
Программное обеспечение управления с компьютера	Есть
Мышь	Есть
Графический интерфейс пользователя	"Сварка в один шаг" в режиме Оператора Режим разработки процесса с защитой паролем
Приложения
Файлы сварок	Встроенная библиотека с распространенными волокнами (опционально расширенная библиотека)
Память сварок	> 10 000 сварок
E-Splice™	Управление производственным процессом через интернет
Удаленный доступ к данным	Ethernet
Удаленное управление	Ethernet
Удаленный контроль	Ethernet
Монитор	Цветной высокого разрешения
Применение	Высоко- и низкотемпературная сварка, обработка фотонно-кристаллических волокон (PCF), торцевые устройства, вытяжка, сплавные компоненты для мощных лазеров, разветвители, комбайнеры, адаптеры модового поля, линзы, капилляры и др.
Инженерный сервис	Более 23 лет компания Vytran развивает библиотеку приложений для обработки волокна и обеспечивает инженерный сервис
Обучение	2-3 дня в зависимости от типа оборудования и дополнительных опций
Безопасность	Нет требований по лазерной безопасности
